2.1 Beziehungen und Abhängigkeiten zwischen Entitäten
Verknüpfung zwischen den Informationen der Prozessdatenbank und dem Datenmodell
Die Objekt-Entität SIGNAL dients als Schnittstelle zu den Prozessdaten.
- In der Prozessdatenbank kann das Attribut SIGNALID genutzt werden, um die Verknüpfung mit der Entität SIGNAL herzustellen.
Abbildung 5: Beispiel zur Verknüpfung zwischen einer Prozessdatenbank und der Tabelle SIGNAL
Messsignal, Messsignalklasse und Einheiten
- Verknüpfung 1
Zweck: Jedes Messsignal ist einer bestimmten pysikalischen Einheit zugeordnet.
Foreign Key: Das Attribut UNITID (FK) in SIGNAL zeigt auf das Attribut ID (PK) in UNIT. - Verknüpfung 2
Zweck: Jeder Messpunkt wird einer bestimmten Messsignalklasse zugeordnet.
Foreign Key: Das Attribut CLASSID (FK) in MEASURING_POINT zeigt auf das Attribut ID (PK) in MEASURING_POINT_CLASS. - Verknüpfung 3
Zweck: Eine Einheit kann einer Basiseinheit zugeordnet werden
Foreign Key: Das Attribut BASEUNITID (FK) in UNIT zeigt auf das Attribut ID (PK) in UNIT.

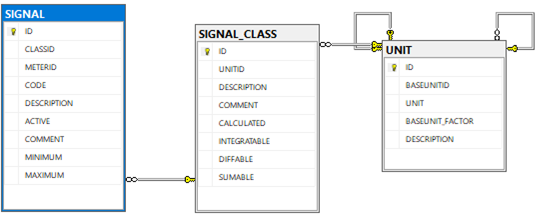

Abbildung 6: Tabellen SIGNAL, SIGNAL_CLASS und UNIT
Messsignale und Messgeräte
- Verknüpfung 1
Zweck: Jedes Messsignal wird einem bestimmten Messgerät zugeordnet.
Foreign Key: Das Attribut METER_ID (FK) in der Tabelle SIGNAL referenziert auf das Attribut ID (PK) in der Tabelle METER.

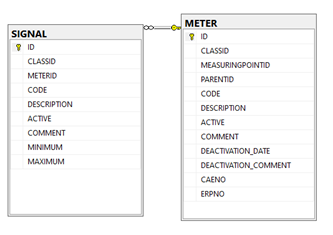

Abbildung 7: Beziehung zwischen SIGNAL und METER
Messgeräte können unterschiedlichste Konfigurationen und Typen aufweisen, darunter auch Multisensor-Arrays, die mehrere Sensoren in einer Einheit vereinen. Innerhalb der Datenstruktur besteht die Möglichkeit, Messgeräte über die PARENTID miteinander zu verknüpfen. Abbildung 8 zeigt ein Beispiel für ein Multisensor-Arrays, das mit einem Temperaturmessgerät (PT100) und einem Druckmessgerät verbunden ist.
Abbild. 8: Nutzung der PARENTID zur Verknüpfung verschiedener Messgeräte (M) bis zum Signal (S)
Abbildung 9 zeigt die Archivierung eines Messgeräts bei einer einfachen Verschaltung von Messgerät und Signal (links) und einer komplexen Verschaltung mehrere Messgeräte mit Signalen (rechts).
Abbildung 9: Darstellung der Archivierung eines Messgerätes
Messgeräte und Messgeräte-Klassen
- Verknüpfung 1
Zweck: Jedes Messgerät ist einer bestimmten Klasse zugeordnet.
Foreign Key: Das Attribut CLASSID (FK) in METER referenziert das Attribut ID (PK) in METER_CLASS.

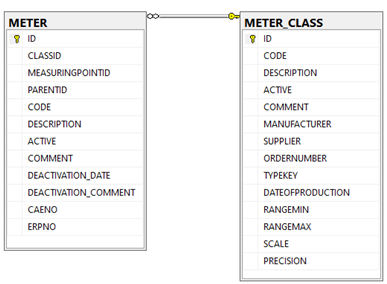

Abbildung 10: Tabellen METER und METER_CLASS
Messgeräte und Messpunkte
- Verknüpfung 1
Zweck: Jedes Messgerät ist einem bestimmten Messpunkt zugeordnet.
Foreign Key: Das Attribut MEASURINGPOINTID (FK) in der Tabelle METER referenziert die Spalte ID in der Tabelle MEASURINGPOINT. - Verknüpfung 2
Zweck: Jedes neue Gerät kann auf ein bestehendes Gerät verweisen.
Foreign Key: Das Attribut PARENTID (FK) in METER verweist auf das Attribut ID (PK) in der gleichen Tabelle METER.

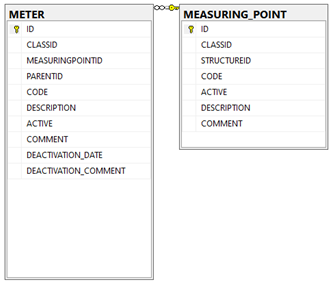

Abbildung 11: Beziehung zwischen METER und MEASURING_POINT
Messpunkte und Messpunkt-Klassen
- Verknüpfung 1
Zweck: Jeder Messpunkt ist einer bestimmten Messpunkt-Klasse zugeordnet.
Foreign Key: Das Attribut CLASSID (FK) in MEASUREMENT_POINT verweist auf das Attribut ID (PK) in MEASUREMENT_POINT_CLASS.

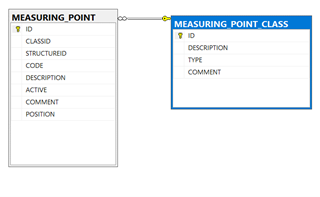

Abbildung 12: Tabellen MEASURING_POINT und MEASURING_POINT_CLASS
Strukturelemente und Messpunkte
- Verknüpfung 1
Zweck: Jeder Messpunkt ist einem bestimmten Strukturelement.
Foreign Key: Das Attribut STRUCTUREID (FK) in MEASUREMENT_POINT verweist auf das Attribut ID (PK) in STRUCTURE_ELEMENT.

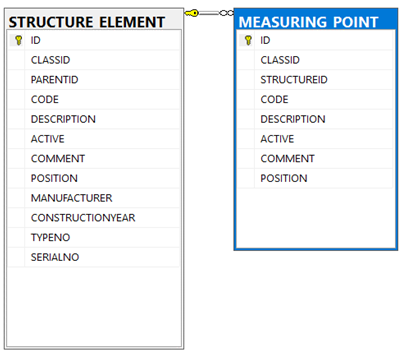

Abbildung 13: Beziehung zwischen MEASUREMENT_POINT und STRUCTURE_ELEMENT
Strukturelemente und Strukturelementklassen
- Verknüpfung 1
Zweck: Jedes Strukturelement ist einer bestimmten Strukturelementklasse zugeordnet.
Foreign Key: Das Attribut CLASSID (FK) in STRUCTURE _ELEMENT verweist auf das Attribut ID (PK) in STRUCTURE_ELEMENT_CLASS.

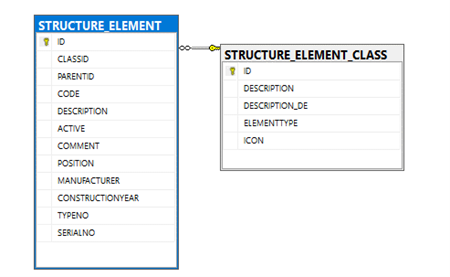

Abbildung 14: Bild STRUCTURE_ELEMENT und STRUCTURE_ELEMENT_CLASS
